西日本最大級の大型リング鍛造を可能にする弊社の設備をご紹介いたします。
設備は大きく分けて下記の種類があり、項目名をクリックして頂くと詳細がご覧頂けます。
4000トン水圧鍛造プレス1基
| 項目 | 内容 | 備考 |
|---|---|---|
| プレス能力 | 最大 4000tf
主シリンダー：約3500tf 補助シリンダー：約500tf |
|
| ラム速度（加圧時） | 最大 27mm/sec | |
| リフティング能力 | 最大 286tf | at,p=250Kgf/mm |
| ラム・ストローク | 最大 1400mm | |
| デーライト | 3100mm | |
| オープニング | RL：2772mm FB：1612mm | |
| 水圧ポンプ | 250L/min×4台 | |
| 水圧圧力 | 最大 250Kgf/cm2 | 設計圧力 |
2000トン水圧プレス1基
| メーカー | 容量 | 能力 |
|---|---|---|
| 住友重機工業株式会社 | 2000×1500×2500 | 自由鍛造品 |
| リングローリングミル荒地 | ||
| 最大単重 8000Kg |
リング圧延機（ローリングミル）1基
| メーカー | 能力 |
|---|---|
| 鍛造重量 8500Kg | |
| 最大径 4000mm | |
| 最大高 700mm | |
| 最小高 130mm |
マニプレーター3基
| メーカー | 型式 | 能力 | 基数 |
|---|---|---|---|
| コマツ | FD13 | 最大 3500Kg | 1 |
| 株式会社日本製鋼所 | 5000 | 最大 5000Kg | 1 |
| WELLMAN | 8000 | 最大 8000Kg | 1 |
フォークリフト4基
| メーカー | 型式 | 能力 | 基数 |
|---|---|---|---|
| コマツ | FD5 | 最大 5トン | 2 |
| FD13 | 最大 13トン | 1 | |
| FD15 | 最大 15トン | 1 |
加熱炉4基
| No.1 | No.2 | No.3 | No.4 | |
|---|---|---|---|---|
| タイプ | 固定炉床 バッチ式 |
固定炉床 バッチ式 |
固定炉床 バッチ式 |
固定炉床 バッチ式 |
| 燃料 | 都市ガス13A | 都市ガス13A | 都市ガス13A | 都市ガス13A |
| 容積 | 2200HX3800WX 2500L |
2000HX2000WX 2500L |
2550HX2100WX 2600 |
2500HX3000WX 3000L |
| 最大 加熱量 |
20トン | 5トン | 10トン | 10トン |
| メーカー | 三建産業株式会社 | 大協耐火株式会社 | 大協耐火株式会社 | 大協耐火株式会社 |
| 温度制御 | 自動 | 自動 | 自動 | 自動 |
| 温度計 | PRサーモカップル 2本 岡崎製作所株式会社 |
PRサーモカップル 2本 チノー株式会社 |
PRサーモカップル 2本 チノー株式会社 |
PRサーモカップル 2本 チノー株式会社 |
| 処理 温度 |
1250℃ （炉内最高温度） 1300℃ |
1250℃ （炉内最高温度） 1300℃ |
1250℃ （炉内最高温度） 1300℃ |
1250℃ （炉内最高温度） 1300℃ |
熱処理炉1基
| 項目 | 内容 |
|---|---|
| 形式 | 台車式直火対流加熱方式 |
| 用途 | 鍛造品の熱処理 |
| 炉容積 | 3.8W×2.0H×4.82L |
| 有効部容積 | 3.5W×1.65H×4.0L |
| 処理能力 | 焼準 20ton/charge MAX |
| 処理温度 | 常用 500℃～1100℃ |
| 温度公差 | ±5℃（但し 保持終了時の有効部雰囲気温度基準） |
| 昇温速度 | 100℃/H MAX |
| 使用燃料 | 都市ガス13A |
| 測定点 | 雰囲気6点 実体6点 計12点 |
| 熱交換器 | 直交流1パス方式 樋野鉄工所株式会社製 |
| 炉メーカー | 大協耐火株式会社 |
| 製作年月日 | 昭和58年10月（平成12年4月 都市ガス燃転） |

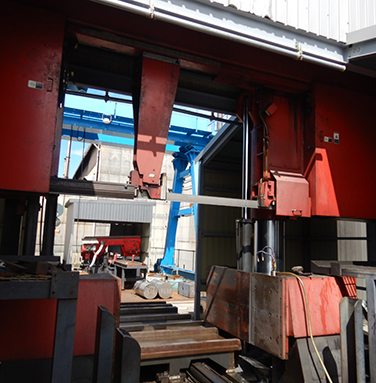

鋸盤を6台
最大切断寸法1300mm角まで対応可能
| メーカー | 型式 | 台数 |
|---|---|---|
| AMADA | HA-250 | 1 |
| HA-400 | 1 | |
| HFA-500 | 1 | |
| H-600 | 1 | |
| HFA-700 | 1 | |
| H-1300Ⅱ | 1 |
クレーン8台
| メーカー | 型式 | 容量 | 台数 |
|---|---|---|---|
| 天井走行 | 5トン | 2 | |
| 10トン | 3 | ||
| 15トン | 3 |
検査設備8基
| 種類 | 型式 | 容量 | 基数 |
|---|---|---|---|
| 引張試験機 | 油圧式REH堅形 NK LA-001 |
200kN（100,50kN） | 1 |
| 衝撃試験機 | シャルピー式 NK CI-300 |
300J | 1 |
| ASTM Standard ASI-36 | 1 | ||
| 超音波探傷器 | 菱電湘南エレクトロニクス UI-S7 |
1 | |
| 三菱電機株式会社 FD-670 |
1 | ||
| 磁粉探傷器 | N-2Y型 ヨーク式 |
100V 4.8A | 1 |
| 硬度計 | ブリネル油圧型 NK |
29.42kN HBW10/3000 |
1 |
| ショアー計（ポータブル） PD-1 |
2 |
